Om een stempeltje te maken van hout (3mm beukentriplex gamma) tekst ‘#deeldeduif’ (uit inkscape als svg bestand) spiegelen in visicut en wegsnijden om de letters met engrave 60p – 20s en rechthoek om de tekst snijden met 100p – 2s
Categorie: Lasersnijder
Logo graveren in een katoenen t-shirt
een logo op een katoenen hemd branden
Termen:
graveren
Materialen :
katoenen hemd/shirt
Machines:
Moeilijkheidsgraad:
Beginner
Constructie tijd: 0.50Hours
Kosten inschatting: €2.00
Onderdelen lijst:
- koop een katoenen hemd of shirt
Stap voor stap instructies:
- span de stof op een stuk karton zodat het vlak is,
- importeer de afbeelding in coral draw, maximale hoogte is 30 cm
- zet het vermogen op 20% snelheid maximaal op 200
- voor een vlak werkt een afstand van 0,5mm ik ben bang dat het shirt gaat branden als je m op 0,1mm zet
- om door het stof te branden is 50%vermogen genoeg
- klik process, maar sta klaar om te pauzeren als het shirt vlam vat of er geen lijnen opkomen
- verwijder het hemd voorzichtig de stof is broos geworden op de gegraveerde plekken
Leather photobook
Voor mijn zoontje heb ik een fotoalbum gemaakt met een lederen kaft, waarin zijn geboortekaartje is gegraveerd.
Termen: Lasercutter, lasersnijder, foto
Leather photobook
Materials:
- Leer
Machines: Lasercutter
Moeilijkheidsgraad: Gemiddeld
Stap voor Stap Instructies:
Voor mijn zoontje wilde ik een uniek geboortekaartje met een geheel eigen ontwerp. Deze heb ik op een metalen plaatje laten drukken. Met ditzelfde ontwerp wilde ik ook een fotoalbum voor hem maken. Maar dit keer in leer, omdat het een luxe uitstraling heeft.
Ik heb het geboortekaartje in illustrator CS3 getekend. De vector file omgezet naar BMP. Hierdoor was bij openen in Corel draw de tekening al gelijk goed gescaled.
Uit eerder onderzoek kwam ik op de volgende instelling: speed:300 / min:20 / max:20 / interval: 0.05 / do not optimized scan
Ik had er alleen geen rekening mee gehouden dat het 1,5 uur ging duren voordat hij klaar was. Maar het resultaat maakte alles goed. Om de tekening beter uit te laten komen ga ik hem nog bewerken met witte schoensmeer of krijt.
Borduurletters graveren
Machines: lasercutter
Materials:
Moeilijkheidsgraad:
Training tijd: 1.00Hours
Step by step instructions:
Om deze labels in triplex, karton en plexiglas te maken heb ik eerst een Illustrator document gemaakt. Ik heb de contouren van een label getekend. Borduurletters vind je bijvoorbeeld op http://www.1001freefonts.com/home_sweet_home.font
Ik heb de letters omgezet in outlines. Door te kiezen voor een lijndikte van 0,25 (ipv de standaard 1 pt), voorkom je dat de lasercutter denkt dat hij twee keer langs dezelfde lijn moet. De lijnen van het label heb ik zwart gemaakt (Engrave) en de lijnen voor het graveren rood (Cut).
Volg de stappen van Floor om je illustratorbestand (dat je hebt opgeslagen als .SVG) in Inkscape te openen.
Ik heb de volgende instellingen gebruikt:
rood (cut): power 25 / speed 0.3
zwart (engrave): power 45/speed 15.
De instellingen voor zwart heb ik later aangepast, omdat ik de gegraveerde letters te licht vond: power 45/speed 15.
Mooier graveren met de lasercutter
De standaard instelling van visicut zijn voor fotoś, voor beter resultaat heb ik wat tips:
in plaats van de standaard mapping te gebruiken en je tekening aan te passen aan de standaard mapping waar rood snijden blauw zachtjes snijden en zwart graveren is ka n je fouten met verschalen van lijndikte voorkomen door geen lijnen te gebruiken maar alleen gevulde vormen en per kleur kan je de instellingen veranderen.
floyd steinberg dithering is goed om een kleuren afbeelding ( 24bit) automatisch naar monochroom (2 bit) om te zetten
Literature & links:
voor gekleurde vlakken zoals bij tekst is het beter om een andere dithering methode te kiezen, grid geeft daarin de meeste mogelijkheden.
En daare kan je dan ook watr mee spelen door een grotere blok afstand te nemen wat een leuk effect kan zijn in het graveren van tekst
stap 1 schrijf een tekst in inkscape
doe vormen die je wil uitsnijden in een andere kleur
stap 2 open in visicut
stap3 selecteer map by single property infill color, het werkt niet altijd soms werken abdere opties die gegeven worden
klik per graveer object de pen aan om de dither en dpi aan te passen
stap 4 laat eerst op een testpapier uitvoeren met een power van 5
stap 5 leg het object op de juiste plek.
veel plezier Failures:
LET OP:
visicut is best buggy vooral de weergave geeft geen garantie dus daarom kan je beter een test doen op papier met laag vermogen
https://en.wikipedia.org/wiki/Floyd%E2%80%93Steinberg_dithering
Logo maken met de Lasercutter
Termen:
Machines:
lasercutter
Moeilijkheidsgraad:
Beginner
Constructie tijd: 1.00 Hours
Kosten inschatting:
€5.00
Action list:
1. Prepare a vector file
2. Save to a suitable format
3. Buy the materials
4. Laser cut
Stap voor stap instructies:
1. The logo consists of two elements:
1.wooden plate with the name of the project,
2. the palace.
2. Draw the logo.
Both elements should be in different artboards.
The Parts of the logo that will be cut, marked, or engraved should be in different layers and indicated by adequate colours.
3. Save the file into .dxf
4. Convert .dxf file to .eps file
5. Send both files to the lasercutter
6. Clean the wooden elements with a sandpaper
7. Glue the elements (and paint it).
8. Fix the logo to the maquette.
Please add the machine settings you used to the machine settings page of the machine you used.
Mislukkingen :
- The .dxf file (from AutCAD) was imported to Visicut to send the file to the laser cutter. It did not work as all the drawn elements occured in one layer and were not recognized as polylines. Therefore, I converted the .dxf file to .eps file which was possible to be open with Inkscape and send to the machine.
- The Inkscape opened the .eps file. However, all the elements of the drawing were in one layer (CUT layer). Marking and engraving were not possible. Moreover, it was not possible to edit the file. It seems there was a problem during the convertion from .dxf to .eps file. To solve this problem, I oversaved and changed the name of the file. Since then, it was possible to edit the elements and move them to the correct layers (CUT, MARK, ENGRAVE).
- Some elements of the logo were burnt in the cutting process. It was because they were too little.
Media:
Tips:
- Draw a picture in a vector software that let you save the file in .eps format and can be directly send to the laser cutter.
- When using a file converter, expect that the original file can be modified and some problems may occur.
- Make sure that the drawing elements are not too small, thin and short. They may be burnt by the laser machine.
Bladmuziek graveren
Materialen :
Machines:
Moeilijkheidsgraad:
Constructie tijd:
0.50Hours
Kosten inschatting:
€15.00
Onderdelen lijst:
- 4mm hout van gewenst formaat
Stap voor stap instructies:
Zoek op internet een hoge resolutie afbeelding van je bladmuziek.
Als je een pdf hebt, kun je met pdf viewer een afbeelding maken van je pagina.
Open de pagina in Inkscape.
Maak een vector van de afbeelding met trace bitmap.
Teken een vierkant om de bladmuziek.
Maak het vierkant rood, de bladmuziek zwart.
Zet ze mooi in het midden met allign and distribute.
Sla het op en stuur het naar de lasersnijder.
Voor het snijden van 4mm gebruikte ik speed 1.8, power 30. Voor het graveren gebruikte ik speed 40, power 40.
Please add the machine settings you used to the machine settings page of the machine you used.
Winder voor in-ear oordopjes

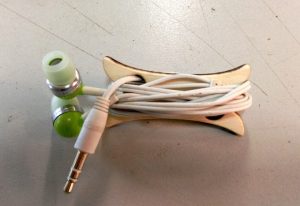

Om ervoor te zorgen dat mijn in-ear oordopjes niet in de war raken in mijn tas, heb ik een winder ontworpen.
Materialen :
Machines:
Moeilijkheidsgraad:
Constructie tijd:
1.00 uur
Kosten inschatting:
€1.00
Onderdelen lijst:
- 3mm triplex
- vernis (optioneel)
Stap voor stap instructies:

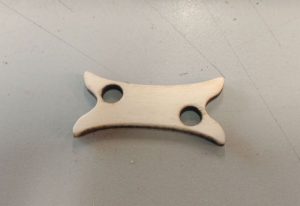

- Ontwerp een vormpje met twee gaten. Het stekkertje van je oortjes past door de gaten zodat de draad niet in de knoop kan raken.
- Stuur je ontwerp naar VisiCut.
- Snijd uit met de lasersnijder (ik heb de kleine gebruikt).
Please add the machine settings you used to the machine settings page of the machine you used.
download dit ontwerp als svg bestand:
